JIS/ISO対応フィルター式スモークメータ

GSM-20

ディーゼルエンジンの著しい進化に伴い、排気黒煙においては低濃度領域の測定が望まれています。グローバル発展を望む研究機関での開発用として、本装置はJIS/ISO ２つの規格に対応した反射式スモークメータです。
長年培った当社のスモーク計測技術を結集し，小型軽量化したGSM-10の後継機です。
ガソリン直噴エンジンのスモーク計測にも利用できます。

資料ダウンロードあり

GSM-20 カタログ	PDF(552.1 KB)

すべての製品資料

特長

JISとISO　２つの規格に対応

１台でJIS8004とISO10054のスモーク計測ができるGSM-10の後継機です。

ダイヤフラムポンプでサンプルガスを一定流量で吸引

ダイヤフラムポンプでサンプルガスを連続吸引します。吸引流量はソニックノズルで一定流量に保ちます。

サンプリング量は最大10000cm³

サンプリング量は300～10000cm³の範囲で可変吸引できます。
吸引量を増やすことで低濃度領域が安定して計測できます。

小型軽量化

従来のGSM-10と比較して重量比で35%減となりました。

タッチパネル表示器の採用

タッチパネルで操作性が向上しました。

外部制御

通信ポートにLANとRS-232Cが標準装備です。
計測のオンライン化が容易にできます。

仕様

測定方式	反射式（JIS D8004相当　ISO 10054）
流量吸引方式	ソニックノズルを使用した定流量連続吸引
サンプリング量	300～10000cm³
サンプリング流量	233cm³/s±10%
濾紙汚染面積	8cm²±0.24cm²
適合濾紙	形状：40mm（幅），15mまたは30m（長さ）紙質：JIS D1101準拠　， ISO10054相当
サンプリングライン長さ (非加熱)	耐熱ブレードホース：0.7m （非加熱）延長ライン：4m（標準付属）
サンプル入口圧力	最大 40kPa
サンプル入口温度	最大 200℃
反射率検出器	温度補償型光電検出器
反射率計測直線性	±1%FS（未使用基準紙を使用した場合）
反射率計測ドリフト	±1%FS（１時間）
表示装置	液晶タッチパネル(115×38mm)
スモーク濃度表示範囲 (計測範囲)	JIS -9.99～99.99 % （0～50%）
スモーク濃度表示範囲 (計測範囲)	ISO 0.000～9.999FSN （0～5FSN）
外部出力	アナログ出力（0～10V） DIO制御ポート（接点入出力）
通信ポート	LAN / RS-232C （同時使用は不可）
使用温度・湿度	5℃～45℃　（90%Rh以内）
電源	AC100V±10%(50/60Hz) 350VA
駆動エアー供給圧力	0.35～0.9MPa 推奨圧力：0.5～0.6MPa
サンプリング部外形寸法・重量	400mm(幅), 400mm(奥行), 800mm(高さ)取手含まず重量：約55kg

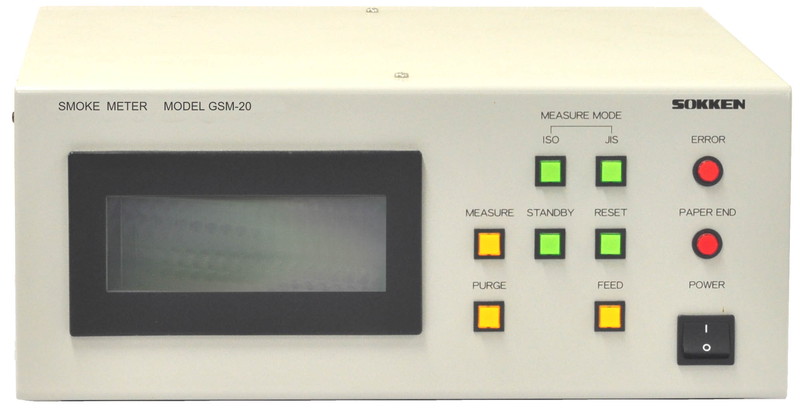

操作部（卓上型）外形寸法・重量	320mm(幅),287mm(奥行), 130mm(高さ) 重量：約3kg

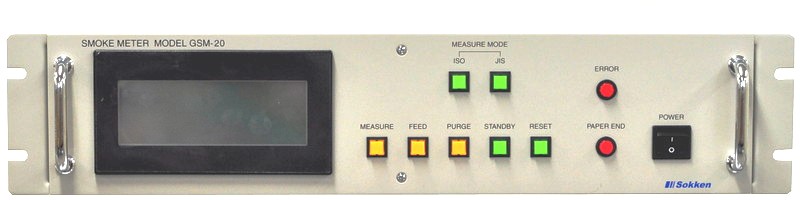

操作部（19"ラック）外形寸法・重量	480mm(幅),300mm(奥行),99mm(高さ) 重量：約6kg

アプリケーション

ディーゼルエンジンベンチでの黒煙濃度計測
直噴ガソリンエンジンの黒煙濃度計測

FAQ

排ガスに水分が多く含まれてますがGSM-20で測定可能ですか？

GSM-20のサンプル系は加熱されてません。
水分が多い場合は煤が配管路に残留したり、また水分でろ紙が切れることもあります。
水分が多い多い場合には弊社のGSM-10EA（加熱型）をお勧めします。

ページトップ

計測原理

1 サンプリング　GSM-20はソニックノズルを使用し、－定流量で排ガスを採取します。プローブ先端から採取された排ガス（赤のライン）はカプラーに導かれ、ここで濾紙に排ガス中の煤を付着させます。排ガスを規定量採取すると、サンプリングラインを大気側に切り換え排ガスの採取は終了します。　汚染された濾紙は光電検出器に送られ、汚染濾紙の反射率が測定されます。 GSM-20は汚染濾紙の反射率と採取したサンプリング容量より汚染度（単位はFSN（Filter Smoke Number））を算出します。

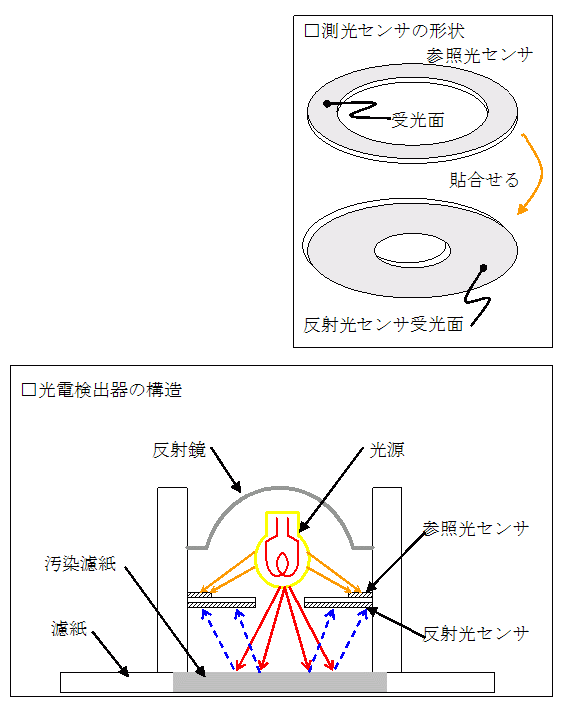

2 測光原理 GSM-20に使用する温度補償型光電検出器はドーナツ状の測光センサを２枚使用し，受光面を外側にして貼り合わせます。受光面積の広い測光センサは反射光センサとして、もう一つの測光センサは光源の光量を直接測定する参照光センサとして使用します。光源は参照光センサ側に配置し、ドーナツ状の穴を通して汚染濾紙面に照射します。反射光センサは汚染濾紙面から反射光を測定し、同時に参照センサで光源の光量を測定します。一般に、この種の温度センサ（セレン光電池）は温度依存性が大きく、数度の温度変動で数パーセント変動（JIS汚染度換算）を示します。また、光源の光量変動にも大きく影響します。この光電検出器は測光センサを２枚使用することにより温度と光量変動影響を抑えることができます。この検出器を使用することで低濃度領域の精度が従来の検出器より格段に向上しました。
受光信号とJIS汚染度の関係は次の通りです。
	I₀：初期の参照光センサの光量　　I　:測定時の参照光センサの光量　　R₀：初期の反射光センサの光量　　R ：測定時の反射光センサの光量
