特長
小型軽量の検出部とバッテリー駆動表示部小型軽量の検出部は振動に強く車載計測に最適です。表示部はバッテリー駆動で連続８時間使用できます。 |
|
|
|
|
走行風圧パージ機能 |
|
連続的に黒煙の不透過率を観測できる連続的に不透過率を測定でき、3msの高速応答で過度変化も観測できます。 |
|
外光影響を防ぐ同期検波方式の採用外光影響を少なくするために光の同期検波方式を採用しました。 |
|
仕様
| 測定方式 |
プリューム形 透過式スモークメータ |
| 光源 |
緑色LED （λ：565nm） |
| 受光素子 | シリコンフォトダイオード |
| 光路長 | 160mm |
| 適合排気管直径 | φ40～100 （金属バンドで固定） |
|
測定範囲 |
高濃度レンジ 0.0～100.0%（外部出力：0-10V） |
| 表示分解能 | 0.1%（不透過率） |
| 直線性 | ±1%（不透過率） |
| 再現性 | ±1%（不透過率） |
| ドリフト | ±1%／H （不透過率） |
| 応答特性 | MAX. 3ms以内 （電気的フィルター内蔵 3sまで7ステップ） |
| ピーク値ホールド | ±0.5%FS （30分間） |
| 外部出力 | アナログ電圧出力 FS:10V |
| パージ方式 | 走行風圧式または工場エア |
| ケーブル長さ | 10m |
| 内蔵バッテリー | DC12V 2.2AH 鉛シール電池（フル充電にて約８時間） |
| 外部供給電源 | DC10-15V（充電器優先） |
|

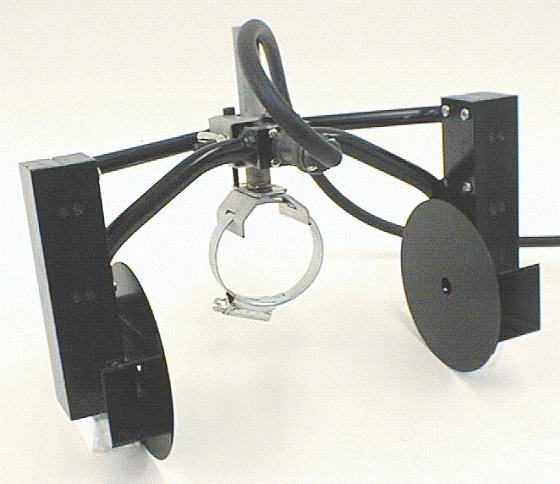

検出部 |
260mm(幅),150mm(奥行), 170mm(高さ) |
|

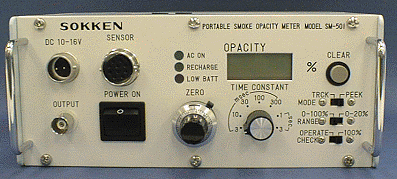

操作部 |
190mm(幅),90mm(奥行), 120mm(高さ) |
アプリケーション
- ディーゼル車両の走行中のスモーク計測
- ディーゼル車両の台上走行試験中のスモーク計測
FAQ
寒冷地での使用は可能ですか？
寒冷地では使用できません。
雨天での走行試験は可能ですか？
完全防水では無いため、雨天では使用できません。
ダートおよび悪路での走行試験に使用できますか？
厳重な防塵防水対策はしておりません。振動対策につきましても舗装道路を対象にしております。
従いまして、ダートおよび悪路での走行試験はできません。
台上試験ではパージに工場エアーを使います注意点はありますか？
計装エアーなど、水分やオイル分を含まないエアーをご使用ください。
パージ流量は6～20L/minです。

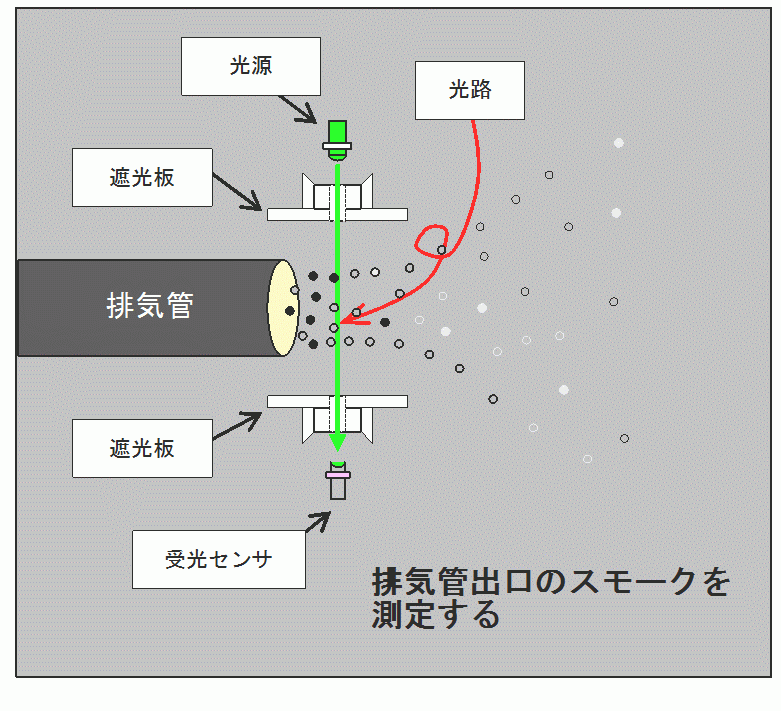

計測原理
|
SM-501は排気管出口直後のスモークを透過光で観測するプリューム形のスモークメータです。
I0：煙が無いときの受光量 |
|
|
|
|
価格は仕様により異なりますので、別途お見積りいたします。「ご相談・お問い合わせ」より気軽にご連絡ください。
