特長

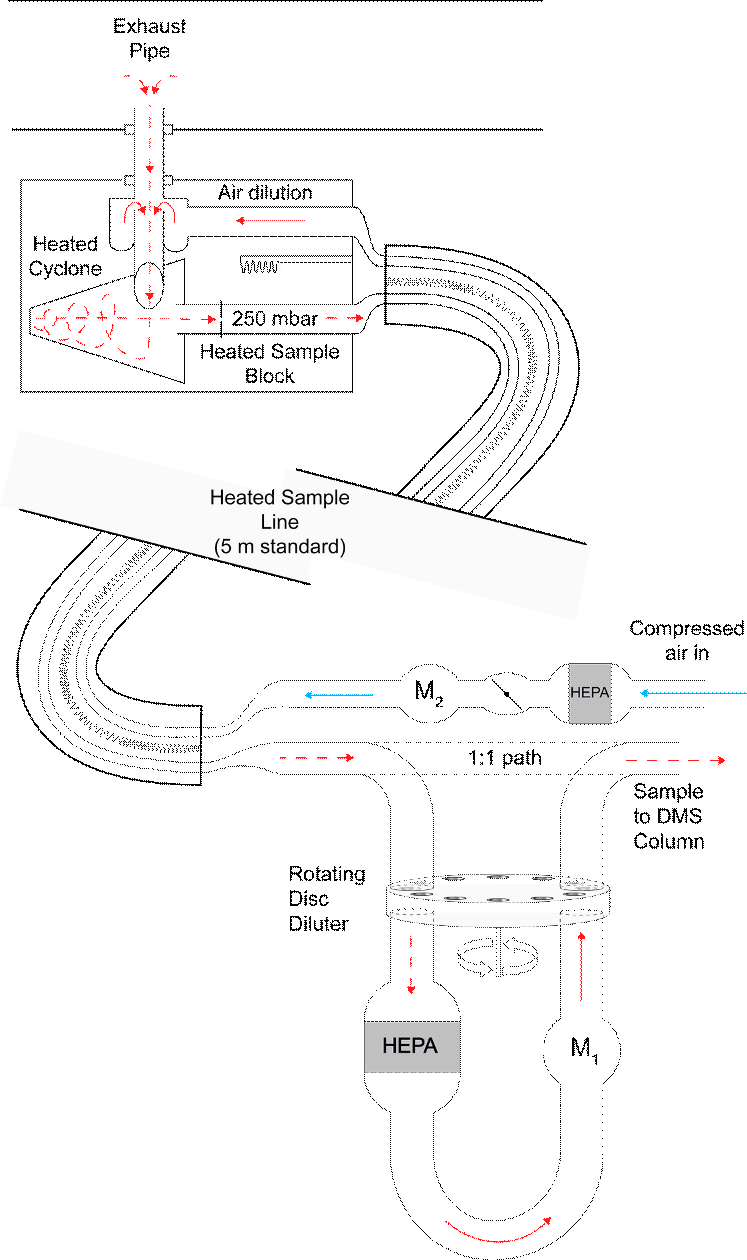

2ステージ型ダイリューションシステム DMS500は、エンジンエキゾーストのダイレクト測定を可能にする2ステージのダイリューションシステムを有するサンプリングシステムを備えています。このダイリューションシステムには、サンプリングポイントの凝縮と凝集を防ぐプライマリダイリューションと、非常に広範囲なエアロゾル濃度のサンプリングを可能にする高希釈型セカンダリダイリュータがあります。ダイリューションシステムの制御はPCをベースとしたユーザインターフェースで行い、測定された粒子数濃度は適用されたトータル希釈率を使って自動的に排出濃度へ補正されます。加熱サンプルラインは最大150℃まで加熱でき、CVSを通すことなくエキゾーストからダイレクトにサンプリングすることができます。これによりDPFや、後処理システム前後の測定が可能となります。
マスPM測定とモード識別 DMS500はエアロゾルモードを自動で識別します。ディーゼルエンジンやガソリン直噴エンジンの排気を計測すると本機は、核生成モード粒子（燃料や潤滑油由来の液滴）と凝集モード粒子（固体）を別々に扱うことができるようになり、揮発性粒子の除去器（VPR）を使うことなくPMP（Euro 5/6が規定する粒子数/km）の粒子数濃度と等価な測定が可能になります。本機はまた、リアルタイムのマスPM濃度も計算します。本機が出力するすべてのアウトプットは、外部からのアナログ信号入力が得られる場合には、排気ガスの総マス流量で補正することもあります。
データプレゼンテーションツール DMS500のデータファイルは後処理を必要としない、タブで区切られたテキストデータとなっています。ひとつのファイルに全粒径情報と同様、サマリー情報が入ります。プレーンテキストのデータファイルは、MS ExcelやMATLAB/Scilab、またはこれらと同等なアプリケーションソフトから開くことができます。無償で提供されるExcelのアドインソフトは、いちいちユーザーインターフェースをインストールすることなく、データの解析やカラーコンチャープロット、またはアニメーションを表示することができます。アドインソフトで作成されるすべてのグラフはMS社製のExcelに準じているため、プレゼンテーション用のパワーポイントへダイレクトにインポートできます。

仕様

アクセサリ

デュアルサンプリングアクセサリ（DSA） 本DSAは2本の加熱サンプルラインとプライマリダイリューションの増設により、DMS500が吸引する2ヶ所のサンプリングポイントを外部制御で切り換え可能にします。強化されたDMS500のソフトウェアで希釈比の同時制御を行い、最小限の費用でDPFの性能評価をする理想的な方法です。

関連製品

車載型高速応答微粒子粒度分布計 DMS50

FAQ

・背圧の高いエキゾーストマニホールドからサンプルできますか？

レリーフ弁を使って圧力影響を受けないように対策する必要があります。オプション部品として提供します。

・データの収録中にダイリューションレシオの変更ができますか？

勿論できますしデータファイルに記録されますが、変更中（数秒間）は希釈率の信頼性が低くなります。

ドライブサイクル（ディーゼル）のリアルタイム粒子数計測

ドライブサイクル（ディーゼル）のリアルタイムマス粒子測定

ドライブサイクル（ディーゼル）の累積粒子マス

ドライブサイクル（GDIエンジン）のDMSとPMP粒子数計との比較測定

GDIエンジンのPMPシステムによるトンネルサンプリングとDMSの触媒下流サンプルの比較

1.6L PFIエンジンの粒子排出特性
